Bezpieczeństwo pracy przy głębokich wykopach

2010-08-06

Prace ziemne są nieodzownym etapem każdej nowo projektowanej inwestycji budowlanej. To także pierwszy etap budowy, poprzedzony jedynie pracami polegającymi na zagospodarowaniu terenu oraz organizacji zaplecza. Na etapie przygotowania inwestycji kierownik budowy opracowuje plan BiOZ, określając m.in. zasady bezpieczeństwa i higieny pracy, które będą obowiązywały na terenie budowy.




Przed przystąpieniem do prac

Wszystkie osoby wykonujące prace na terenie budowy przed przystąpieniem do wykonywania robót budowlanych powinny zostać zapoznane z instrukcją bezpiecznego wykonywania robót oraz obowiązującym planem BiOZ – tzw. instruktarz stanowiskowy na budowie. Należy pamiętać, że wszystkie roboty ziemne powinny być wykonywane na podstawie projektu robót ziemnych, który określa położenie instalacji i urządzeń podziemnych, a także sposób zabezpieczenia wykopu i wyniki badań geologicznych.

W przypadku małych obiektów nie jest konieczne sporządzanie takiej dokumentacji. Jeśli wszystkie niezbędne informacje zostały zamieszczone w projekcie budowlanym, to prace ziemne mogą być wykonywane w sposób bezpieczny. Przy wykonywaniu głębokich wykopów bardzo ważne jest posiadanie wiedzy o istniejących warunkach geologicznych, hydrologicznych, geotechnicznych oraz o posadowieniu obiektów znajdujących się w bliskiej odległości od miejsca wykonywania robót. Wykonywane roboty powinny zostać tak zaprojektowane i wykonane, aby nie wpływały negatywnie zarówno na tereny sąsiadujące, jaki i na teren, na którym prowadzona jest inwestycja.

Przed przystąpieniem do prac ziemnych należy wyznaczyć drogi dojazdowe dla maszyn i urządzeń, które będą wykorzystywane. Drogi komunikacyjne dla transportu i ruchu pieszego powinny być równe, twarde lub utwardzone w sposób zapewniający odpowiednią nośność dla stosowanych środków transportu. Drogi transportowe muszą być rozplanowane w taki sposób, aby były oddalone od krawędzi wykopu na odległość minimum 0,6 m. Należy pamiętać o tym, aby zarówno drogi, jak i teren wokół wykopu posiadały urządzenia lub rozwiązania techniczne zapewniające  odprowadzenie wód opadowych w sposób uniemożliwiający zalanie wykopu. Natomiast przy wykopach ze skarpami o bezpiecznym nachyleniu terenu na szerokości równej trzykrotnej głębokości wykopu powinno się zapewnić spadki umożliwiające łatwe odprowadzenie wody od krawędzi wykopu. Wszystkie obiekty, urządzenia i roślinność znajdujące się na terenie prowadzonych prac, a tym samym utrudniające prowadzenie robót, powinny zostać usunięte lub zabezpieczone zgodnie z planem BiOZ i projektem robót ziemnych.

W przypadku prac w bezpośrednim sąsiedztwie sieci elektroenergetycznych, ciepłowniczych czy wodociągowych i innych bezpieczna odległość powinna zostać ustalona przez kierownika budowy po konsultacji z właścicielem lub zarządcą sieci. Dlatego też wszelkie prace wykonywane w pobliżu instalacji podziemnych, polegające na poszukiwaniu i odkopywaniu, powinny być wykonywane ręcznie wyłącznie przez odpowiednio przeszkolonych pracowników posiadających aktualne orzeczenie o braku przeciwwskazań do pracy na zajmowanym stanowisku oraz aktualne szkolenie w zakresie BHP.





Wykonanie prac ziemnych

Podczas prowadzenia prac ziemnych teren powinien zostać ogrodzony. Wszystkie wykopy należy zabezpieczyć w sposób uniemożliwiający pracownikom, oraz osobom niezatrudnionym przy pracach ziemnych, wpadnięcie do wykopu. Do każdego wykopu o głębokości powyżej 1 m należy wykonać bezpieczne wejście (wyjście), a odległość pomiędzy zejściami nie powinna być większa niż 20 m. Ze względów bezpieczeństwa istotne jest, aby po zmroku, w porze nocnej, a także w okresie kiedy prace w wykopie nie są prowadzone, ustawić wokół niego bariery ochronne zaopatrzone w światło ostrzegawcze koloru czerwonego informujące o niebezpieczeństwie.

Paragraf 15 ust. 2 rozporządzenia [1] określa, że bariery ochronne powinny składać się z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,1 m. Natomiast wolną część pomiędzy deską krawężnikową a poręczą ochronną należy wypełnić w sposób zabezpieczający pracowników przed upadkiem z wysokości do wykopu. Bariera ochronna powinna być odsunięta od krawędzi wykopu na odległość nie mniejszą niż 1 m.

W przypadkach uzasadnionych względami bezpieczeństwa wykop należy szczelnie przykryć w sposób uniemożliwiający wpadnięcie do niego. Zastosowanie szczelnego przykrycia nie zwalnia z wykonania balustrad ochronnych. W tym przypadku poręcze ochronne mogą zostać zastąpione balustradą z lin lub taśm z tworzywa sztucznego umieszczonych na wysokości 1,1 m w odległości nie mniejszej niż 1 m od krawędzi wykopu.

Na podstawie ogólnych przepisów BHP [2] każdy wykop o ścianach pionowych i głębokości poniżej 1 m musi być umocniony w sposób uniemożliwiający osunięcie ziemi. Natomiast wykopy nieumocnione o głębokości większej niż 1 m, ale tylko do głębokości 2,0 m, można wykonywać wyłącznie w przypadku, gdy pozwala na to dokumentacja geologiczna oraz badania gruntu.

W pozostałych przypadkach wykopy powinny zostać zabezpieczone przed możliwością osunięcia się ścian wykopu za pomocą: skarpowania ścian, podparcia lub  rozparcia.

Według ogólnej definicji podanej w polskim piśmiennictwie wykopy głębokie to wykopy o ścianach pionowych zabezpieczonych obudową o głębokości większej niż 3 m. Z definicji tej wynika, że wszystkie wykopy głębokie muszą być zabezpieczone przed możliwością osunięcia. Sposób zabezpieczenia wykopu jest określony w projekcie robót ziemnych, ale na każdym etapie wykonywania prac może ulec zmianie, jeżeli wynikną nowe uwarunkowania nieujęte w projekcie.

Podana definicja nie obejmuje wykopów głębokich o ścianach zabezpieczonych metodą skarpowania, tzn. bezpieczne nachylenie ścian. Wykopy szerokoprzestrzenne umożliwiają szybsze prowadzenie robót budowlanych dzięki łatwemu dostępowi i braku elementów zabezpieczających skarpy. Niestety metoda ta jest najbardziej niekorzystna dla otaczającego środowiska i wymaga dużej powierzchni nieużytkowanego terenu.

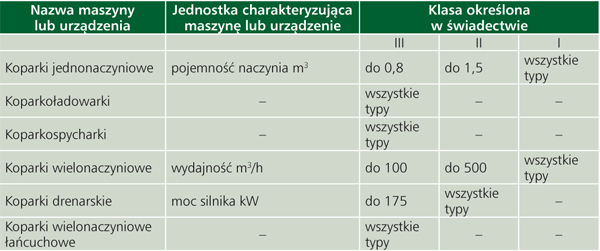

Tab. Grupa I. Maszyny do robót ziemnych (wg [3])



Bezpieczne nachylenie skarp musi być określone w dokumentacji projektowej na podstawie obliczeń statyczności, w sytuacji gdy:

- roboty ziemne są wykonywane w gruntach nawodnionych,

- teren przy skarpie wykopu ma być obciążony w pasie równym głębokości wykopu,

- grunty stanowią iły skłonne do pęcznienia,

- wykopu dokonuje się na terenach osuwiskowych,

- głębokość wykopu wynosi więcej niż 4 m.



W przypadku kiedy w projekcie nie ustalono bezpiecznego nachylenia skarp wykopów tymczasowych o głębokości do 4 m, należy stosować poniższe parametry:

- nachylenie 1:0,5 dla iłów, mieszanin frakcji iłowej z piaskiem i pyłem, zawierające powyżej 10% frakcji iłowej, w stanie co najmniej twardoplastycznym,

- nachylenie 1:1 dla skał spękanych i rumoszy zwietrzelinowych,

- nachylenie 1:1,25 dla mieszanin frakcji piaskowej z iłową i pyłową o Ip ≤ 10% (mało spoistych, jak piaski gliniaste, pyły, lessy i gliny zwałowe) oraz rumoszy zwietrzelinowych zawierających powyżej 2% frakcji iłowej,

- nachylenie 1:5 w gruntach niespoistych oraz w gruntach spoistych w stanie plastycznym.



W przypadku wykopów stałych nachylenie nie powinno być większe niż:

- 1:1,5 przy głębokości do 2 m,

- 1:1,75 przy głębokości od 2 do 4 m,

- 1:2 przy głębokości od 4 do 6 m.



W przypadku kiedy niemożliwe jest spełnienie powyższych warunków, należy zastosować odpowiednie zabezpieczenie ścian wykopu przed osunięciem. Jedne z najczęściej stosowanych sposobów obudów wykopów to: ścianka szczelinowa, obudowa berlińska, stalowa ścianka szczelna, palisada, ściany z kolumn wykonanych za pomocą iniekcji strumieniowej oraz technologie mieszane.





Podczas wykonywania robót ziemnych za pomocą maszyn należy pamiętać, że operatorzy sprzętu budowlanego do robót ziemnych muszą posiadać wymagane uprawnienia do ich obsługi. Szczegółowe rodzaje uprawnień określa rozporządzenie [3]. W tabeli podano wyciąg z tego rozporządzenia określający rodzaj maszyn, dla których wymagane są uprawniania przy robotach ziemnych związanych z wykopami.



Przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy również pamiętać o wyznaczeniu strefy niebezpiecznej i odpowiednim oznakowaniu terenu prac. Strefa niebezpieczna dla sprzętu zmechanizowanego to odległość stanowiąca zasięg pracy ramienia lub wartość podana przez producenta w instrukcji eksploatacji urządzenia. Zabroniona jest praca koparką i składowanie urobku bezpośrednio pod liniami napowietrznymi, a także w odległości bliższej od skrajnych przewodów niż: 2 m – w przypadku linii NN, 5 m – w przypadku linii WN do 15 kV, 10 m – w przypadku linii WN do 30 kV, 15 m – w przypadku linii WN powyżej 30 kV – licząc w poziomie do najdalej wysuniętego punktu ruchomego wysięgnika koparki.

Obecnie, kiedy przy wykonywaniu inwestycji pracuje więcej niż jedna firma, a generalny wykonawca robót wybiera podwykonawców wyspecjalizowanych w poszczególnych robotach, bardzo ważne jest wyznaczenie strefy niebezpiecznej. Wyznaczona strefa informuje osoby niezatrudnione przy pracach ziemnych o możliwości wystąpienia zagrożenia wynikającego z pracy sprzętu. W czasie pracy koparka powinna być ustawiona w odległości minimum 0,6 m od granicy klina naturalnego odłamu gruntu lub od krawędzi wykopu zabezpieczonego obudową.

Podczas wykonywania wykopów powyżej 4 m prace należy wykonywać stopniami, z tym że wysokość stopnia powinna zostać dostosowana do parametrów używanego sprzętu. Na każdy poziom (stopień) powinien zostać wykonany wjazd dla środków transportu oraz przewidziane odprowadzenie wody uniemożliwiające spłynięcie jej na stopień położony w niższej części wykopu.

W trakcie sporządzania dokumentacji projektowej nie zawsze mamy dostęp do wszystkich informacji o rzeczonym terenie, a podczas wykonywania prac mogą wystąpić niebezpieczne sytuacje mające wpływ na bezpieczeństwo. Dlatego prace ziemne powinny być wykonywane przez co najmniej dwie osoby – operatora i pomocnika. Do zadań pomocnika należy obserwacja wykonywanych robót oraz informowanie operatora o zaistniałych niebezpieczeństwach. Podczas wykonywania prac ziemnych można odkryć przedmioty trudne do zidentyfikowania. W takiej sytuacji operator koparki powinien natychmiast przerwać pracę i zawiadomić osobę nadzorującą roboty. Jeżeli odkryte przedmioty okażą się niewybuchami, to miejsce znaleziska należy zabezpieczyć i zawiadomić najbliższą jednostkę policji. W przypadku odkrycia przedmiotów wskazujących na znalezisko o charakterze archeologicznym należy powiadomić właściwego konserwatora zabytków.

Pomocnik przebywający w wykopie musi zostać wyposażony w hełm ochronny i stosować go w trakcie pracy. Przebywanie pracowników i innych osób wykonujących pracę pomiędzy ścianą wykopu a pracującą koparką, nawet w czasie postoju, jest zabronione.

Należy pamiętać, że w czasie wykonywania prac ziemnych nie wolno dopuszczać do tworzenia nawisów gruntu. Najczęstszą przyczyną wypadków związaną z pracami ziemnymi jest przysypanie pracownika. Nawet niewielka ilość gruntu może spowodować liczne obrażenia wewnętrzne u osoby przysypanej, a w konsekwencji spowodować śmierć lub trwałe kalectwo. Dlatego tak ważne jest sprawdzanie stanu skarp i obudowy wykopu przed każdorazowym rozpoczęciem robót w wykopie.



Najczęściej występujące zagrożenia w wykopie to:

- zasypanie pracowników w wyniku zawalenia się ścian wykopu (notowano ciężkie wypadki nawet w wykopach o głębokości do 1 m –  w pochyłym terenie),

- wpadnięcie do wykopu np. na skutek uderzenia przez ruchomą część maszyny budowlanej (np. łyżkę koparki),

- obsunięcie ziemi z krawędzi wykopu,

- poślizgnięcia się,

- spadanie na pracujących w wykopie brył ziemi, kamieni itp.



Podczas wykonywania wykopów głębokich ze ścianami pionowymi w obudowie należy pamiętać o wykonywaniu montażu obudowy zgodnie z instrukcją BHP, dokumentacją producenta lub projektem indywidualnym. Górna krawędź elementów obudowy powinna wystawać ponad teren co najmniej 10 cm w celu ochrony przed wpadnięciem do wykopu różnych przedmiotów. Zabieg ten zwalnia z wykonania deski krawężnikowej przy montażu barier ochronnych. Zgodnie z wymogami BHP montaż obudowy lub rur rozporowych w uprzednio wykonanym wykopie o ścianach pionowych na głębokość większą niż 1 m wymaga tymczasowego zabezpieczenia osób klatkami lub obudową prefabrykowaną. Zamocowane rozpory nie mogą kolidować z pracami budowlanymi ścian i stropów, dlatego powinny być tak rozplanowane, aby możliwy był późniejszy demontaż rozpór.

Wszystkie prace związane z montażem rur lub dźwigarów rozporowych są pracami na wysokości, a więc narażają pracowników na możliwość upadku z wysokości. Pracownicy powinni zostać zabezpieczeni środkami ochrony zbiorowej chroniącymi przed upadkiem z wysokości, tj. rusztowania, pomosty robocze. Środki ochrony zbiorowej mają pierwszeństwo przed środkami ochrony indywidualnej. W przypadku braku możliwości zastosowania środków ochrony zbiorowej można zastosować środki ochrony indywidualnej, tj. pasy, szelki bezpieczeństwa. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione.

Następnym etapem prac ziemnych jest zasypywanie wykopów, które należy wykonywać warstwami. Każda ułożona warstwa powinna być zagęszczona, a jej grubość musi być dostosowana do posiadanego sprzętu zagęszczającego. W przypadku zastosowania obudowy wykopu zabezpieczenie należy demontować od dołu i stopniowo usuwać. W miarę zasypywania obudowę usuwa się za każdym razem na wysokość nie większą niż: – 0,5 m w gruntach spoistych, – 0,3 m w pozostałych gruntach.

Obudowa może zostać pozostawiona w gruncie w przypadku braku możliwości jej wyciągnięcia lub gdy wydobycie obudowy mogłoby zagrażać bezpieczeństwu pracy albo konstrukcji wykonanego lub sąsiadującego obiektu. Informacja o pozostawieniu obudowy powinna znaleźć się w dzienniku budowy, a obrys wrysowany w profil podłużny z podaniem wymiarów i lokalizacji.

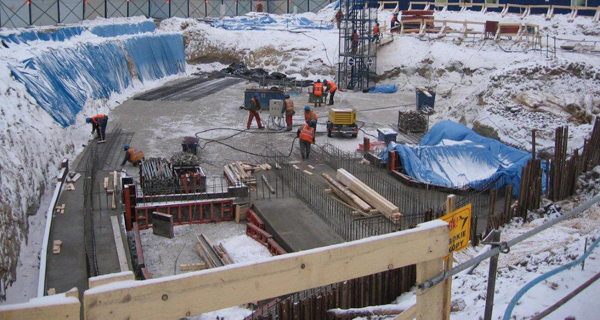

Na zdjęciu (budowa hotelu Qubus w Łodzi) zastosowano różne metody zabezpieczenia gruntu przed osunięciem. Do wykopu prowadzi schodnia systemowa, która umożliwia komunikację pieszą. Teren budowy został wygrodzony płotem o wysokości minimum 1,5 m, a wokół wykopu zamontowano barierę ochronną z tablicami informacyjnymi. Okazany teren nie spełnia wszystkich wymagań określonych w przepisach, ale wiadomo, że na budowie nie da się osiągnąć ideału. Warto jednak pamiętać, że budownictwo to jedna z gałęzi przemysłu, w której zdarza się najwięcej wypadków przy pracy. Przestrzeganie zasad i przepisów BHP nie wyeliminuje zagrożeń wypadkowych, które w większości sytuacji są konsekwencją nieuwagi i lekkomyślności pracownika, ale może je znacznie ograniczyć.

Prace ziemne są pierwszym etapem prac budowlanych i to od nich powinno się zacząć stosowanie dobrych praktyk na budowie, tak aby prace na terenie budowy były bezpieczne i nieuciążliwe.





Podsumowanie

Aby prowadzenie prac ziemnych przebiegało szybko, sprawnie i bezpiecznie, należy pamiętać o:

– projekcie robót ziemnych,

– wyznaczeniu dróg komunikacyjnych,

–wygrodzeniu i oznakowaniu wykopów oraz stref pracy sprzętu,

– zabezpieczeniu wykopu przed możliwością osunięcia gruntu,

– prowadzeniu prac zgodnie z zasadami i przepisami BHP.

Pragnę przypomnieć, że to kierownik budowy, kierownicy robót, a także inżynierowie i majstrowie odpowiadają za stan BHP w zakresie pełnionych obowiązków. To oni ponoszą odpowiedzialność za wszystkie zaniedbania mogące wystąpić w trakcie procesu budowlanego.



Maciej Michałowski

inspektor pracy



Akty prawne i literatura

1. Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 2003 r. Nr 169, poz. 1650).

2. Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47, poz. 401).

3. Rozporządzenie Ministra Gospodarki z 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U. z 2001 r. Nr 118, poz. 1263).

4. PN-B-06050:1999 Roboty ziemne – wymagania ogólne.

5. PN-B-10736:1999 Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych – warunki techniczne wykonania.

6. ITB 427/2007 Warunki techniczne wykonania i odbioru robót budowlanych, cz. A Roboty ziemne i konstrukcyjne.

7. A. Śiemińska-Lewandowska, Budowa obiektu a obudowa wykopu – niełatwe zależności, „Nowoczesne Budownictwo Inżynieryjne” nr 2/2010,  str. 64–71.
