Kierunki rozwoju systemów przeciwpożarowych

Artykuł sponsorowany

12.12.2017

Ochrona przeciwpożarowa w Polsce jest jednym z priorytetowych tematów poruszanych na wielu konferencjach i seminariach.

Od 1 stycznia 2018 r. wchodzi w życie nowelizacja rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie wprowadza kilka istotnych zmian związanych z bezpieczeństwem pożarowym. Ciągłe zmiany w normach branżowych i aktach prawnych sprawiają, że producenci muszą wzbogacać nieustannie swoją ofertę w oparciu o nowe trendy i dostosowywać się do zmian panujących na rynku. Te zmiany dotykają wszystkich, zarówno projektantów, wykonawców, producentów, jak i inwestorów oraz użytkowników końcowych. Aby sprostać wymaganiom, należy wychodzić naprzeciw potrzebom rynku, mając na względzie zmieniające się przepisy, wprowadzać zmiany w istniejących produktach i poszerzać portfolio firmy.





Przykładem takich zmian może być wprowadzona ostatnio do oferty Frapol przeciwpożarowa klapa odcinająca V330M o odporności EI 120 (ve i↔o) S. Klapa jest przeznaczona do zabezpieczania obiektów przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacji oraz klimatyzacji poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Urządzenia są montowane na granicach stref pożarowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe.

Klapy V330M są produkowane w zakresie szerokości 150–800 mm, wysokości 200–500 mm i standardowej długości 330 mm lub opcjonalnie 500 mm. Można je montować w przegrodach pionowych o minimalnej grubości 115 mm, wykonanych z betonu, bloczków komórkowych lub murowanych z cegły pełnej.



Zalety klapy V330M:

  • duża powierzchnia efektywna klapy,
  • badane według najnowszych norm,
  • niska waga (od 4,2 kg),
  • obniżony spadek ciśnienia,
  • niskie szumy własne klapy,
  • znaczniki na korpusie ułatwiające usytuowanie klapy w osi przegrody,
  • możliwość zamówienia klapy w wydłużonej obudowie.





Klapa V330M jest dostępna w trzech wariantach wykonania:

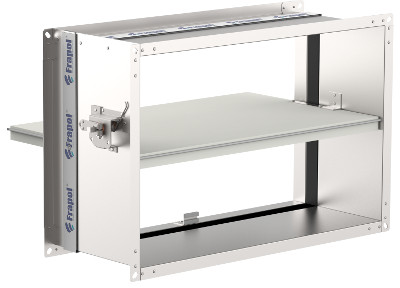

Wariant HO – podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym termoelemencie. Rozlutowanie pod wpływem przekroczenia temperatury 70°C powoduje zamknięcie się klapy odcinającej.

Wariant HE – podstawowy wariant klapy HO rozbudowany o mikroprzełącznik zainstalowany na klapie, dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). Opcjonalnie istnieje możliwość zamontowania dwóch mikroprzełączników.

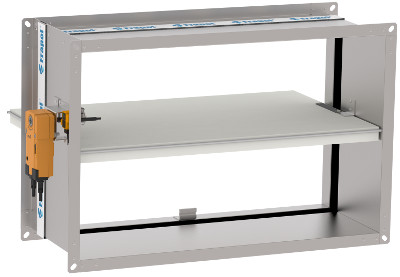

Wariant ER – wariant klapy z siłownikiem elektrycznym Belimo ze sprężyną powrotną. Siłowniki te mogą być zasilane napięciem 24 V AC/DC lub 230 V AC. W układzie zasilania siłownika stosowany jest wyzwalacz termoelektryczny. Siłownik, po podaniu napięcia, utrzymuje przegrodę klapy w pozycji otwartej. Po zaniku napięcia lub zadziałaniu wyzwalacza wskutek przekroczenia temperatury 72°C lub opcjonalnie 95°C, przegroda zamyka się i pozostaje w tej pozycji.





Podstawowe dane techniczne klapy V330M:



Pełna klasyfikacja

EI 120 (ve i<->o) S

Szerokość nominalna

150–800 mm

Wysokość nominalna

200–500 mm

Długość klapy

330 lub 500 mm

Maksymalny strumień przepływu

14 400 m³/h

Maksymalne ciśnienie

1500 Pa

Maksymalna prędkość przepływu powietrza

dla klap w wersji ER = 10 m/s, dla klap w wersji HO,HE = 8 m/s *

Temperatura zadziałania wyzwalacza

HO/HE: 70°C; ER: 72 lub 95°C

Zakres temperatury środowiska pracy

od -20 do +50°C  **

Szczelność klapy w pozycji zamkniętej

klasa 2 wg PN-EN 1751

* Maksymalna prędkość przepływu powietrza może różnić się w zależności od charakterystyki strugi przepływającego strumienia powietrza

** Zakres temperatury środowiska pracy może różnić się w zależności od wyposażenia klapy oraz parametrów przepływającego powietrza



Powierzchnia efektywna klap V330M [m²]

H/B

150

200

300

400

500

600

700

800

200

0,024

0,033

0,049

0,066

0,082

0,099

0,115

0,132

300

0,039

0,053

0,079

0,106

0,132

0,159

0,185

0,212

400

0,054

0,073

0,109

0,146

0,182

0,219

0,255

0,292

500

0,069

0,093

0,139

0,186

0,232

0,279

0,325

0,372



Wzrost powierzchni efektywnej klap V330M w porównaniu do V370

H/B

150

200

300

400

500

600

700

800

200

49%

47%

40%

37%

34%

34%

31%

32%

300

38%

36%

27%

25%

22%

21%

19%

20%

400

34%

30%

22%

20%

17%

16%

15%

15%

500

32%

27%

20%

17%

15%

14%

12%

12%



Masa klap V330M z siłownikiem [kg]*

H/B

150

200

300

400

500

600

700

800

200

5,4

6,0

7,1

8,2

9,3

10,4

11,5

12,6

300

6,4

7,1

8,3

9,6

10,9

12,2

13,5

14,8

400

7,4

8,2

9,6

11,1

12,6

14,0

15,5

17,0

500

8,4

9,3

10,9

12,6

14,2

15,9

17,5

19,2



Masa klap V330M z wyłącznikiem termicznym [kg] *

H/B

150

200

300

400

500

600

700

800

200

4,2

4,8

5,9

7,0

8,1

9,2

10,3

11,4

300

5,2

5,9

7,1

8,4

9,7

11,0

12,3

13,6

400

6,2

7,0

8,4

9,9

11,4

12,8

14,3

15,8

500

7,2

8,1

9,7

11,4

13,0

14,7

16,3

18,0

*podano dla długości L=330



FRAPOL Sp. z o.o.

ul. Mierzeja Wiślana 8, 30-832 Kraków

tel. (+48) 12 653 27 66

fax (+48) 12 653 27 89

www.frapol.com.pl
