Jakie rondo dwupasmowe?

07.10.2019

Dwupasmowe rondo kierunkowe jest najlepiej dostosowane do struktury kierunkowej ruchu drogowego na skrzyżowaniach, gdzie praktycznie zawsze przeważa ruch na wprost.



Ronda są popularnym rozwiązaniem drogowym, a jednak zdarza się, że na skrzyżowaniach o większym ruchu nie dają wymaganego efektu. Polskie „Wytyczne projektowania skrzyżowań” cz. II z 2001 r. obejmują projektowanie rond jednopasowych, mówią, jak zwiększyć ich przepustowość, budując dodatkowe pasy, i podają trochę – zdezaktualizowanych już – informacji o innych rondach. To za mało, aby dobrze zaprojektować rondo o większej przepustowości, np. dwupasmowe. Trzeba więc się oprzeć na doświadczeniu, nie tylko swoim, i przyjąć rozwiązanie odpowiednie do danego miejsca, ale w miarę uniwersalne, bo warunki mogą się zmieniać.



Przedstawiamy odpowiedź na postawione pytanie na podstawie dwudziestopięcioletniej praktyki w projektowaniu rond dwupasmowych. Proponujemy dwupasmowe rondo kierunkowe.

Rondo tradycyjne, turbinowe, kierunkowe

Rysunek 1 przedstawia trzy przykładowe rozwiązania rond dwupasmowych o dwupasowych wlotach i wylotach i o podobnej średnicy zewnętrznej.

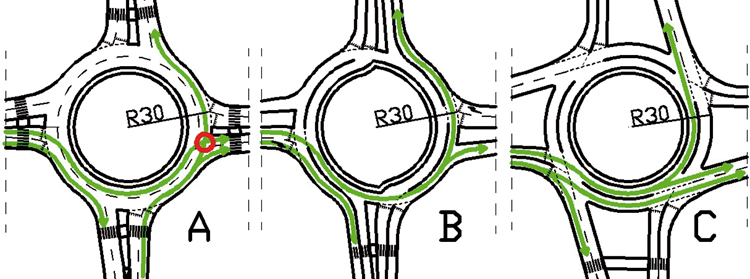

Rys. 1. Rondo: A – tradycyjne, B – turbinowe, C – kierunkowe (opr. J. Sontowski)



Pokazano przykładowe trasy przejazdu. Tylko na rondzie kierunkowym (C) jest możliwy bezpieczny przejazd na wprost (drugi zjazd) dwoma pasami z każdego wlotu. Na rondzie turbinowym (B) jest to możliwe z dwóch wlotów (z czterech wlotów jest na rys. 4), a na rondzie tradycyjnym (A) z żadnego, gdyż bezpieczny zjazd z ronda tradycyjnego jest zapewniony tylko z pasa zewnętrznego.



To porównanie pokazuje, że rondo kierunkowe jest najkorzystniejsze, albowiem jest najlepiej dostosowane do struktury kierunkowej ruchu drogowego na skrzyżowaniach, gdzie praktyczne zawsze przeważa ruch na wprost.



Polecamy: O kosztach budowy dróg w Polsce



Analiza rozwiązań rond przedstawiona dalej również wskazuje, że rondo kierunkowe jest najkorzystniejszym rozwiązaniem ronda dwupasmowego.



Ronda tradycyjne (rys. 1A) są najdłużej stosowane. Sprawiają jednak najwięcej problemów, które nie wynikają z małej znajomości zasad jazdy na rondach niektórych kierowców, ale stąd że przy większym ruchu te zasady są trudne do stosowania. Preferowany jest ruch wokół wyspy środkowej ronda. Gdy ruch jest duży, prawidłowy wjazd na wewnętrzny pas ronda jest pułapką, bo bardzo trudno jest zjechać z ronda, chyba że mający pierwszeństwo pojazd na pasie zewnętrznym ustąpi lub też opuszcza rondo. Tylko jak to ocenić, gdy wzajemna widoczność jest praktyczne żadna i pojazdy są bardzo blisko siebie. Te bardzo niebezpieczne sytuacje wynikają z rozwiązania drogowego. Ronda tradycyjne to duże zagrożenie bezpieczeństwa i mniejsza przepustowość niż na innych rondach o podobnej lub mniejszej powierzchni. Ronda tradycyjne nie powinny być stosowane, niestety wciąż są budowane. Często trzeba je poprawiać, np. wprowadzając organizację ruchu podobną do rond turbinowych. Poprawa bezpieczeństwa może się jednak wiązać ze zmniejszeniem przepustowości.



Pod koniec ubiegłego wieku powstały dwa nowe rozwiązania rond, które nie mają wad ronda tradycyjnego i bez sygnalizacji świetlnej zapewniają przepustowość do 4-5 tys. pojazdów/godzinę (P/h). Przedstawiono je m.in. na konferencji „Projektowanie rond – doświadczenia i nowe tendencje” w Krakowie (maj 2010 r.).

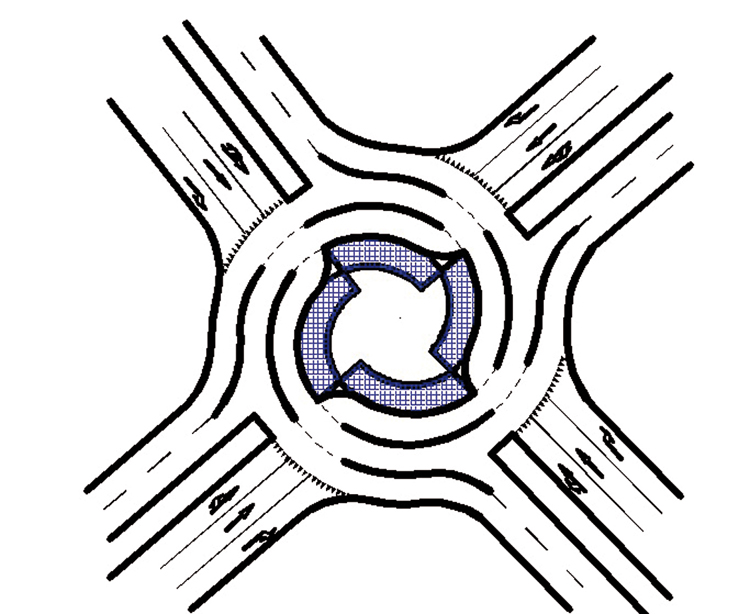

Rys. 4. Przykładowe rondo turbinowe (opr. J. Sontowski wg prezentacji Wima van der Wijka, Royal Haskoning na konferencji w Krakowie)



Rondo turbinowe (rys. 1B i rys. 4) – tu rozwiązanie wynika z ustalonej zasady poruszania się po rondzie tradycyjnym. Przykładowo, skręcając w lewo (trzeci zjazd), należy na wlocie ustawić się na lewym pasie, którym wjedziemy na pas wewnętrzny na rondzie, skąd sukcesywnie torem spiralnym (turbinowym) ruch jest wyprowadzany na pas zewnętrzny, aby opuścić rondo na trzecim zjeździe. Tory przejazdu dla poszczególnych relacji są jednoznacznie wyznaczone i oddzielone od siebie separatorami (w Polsce to niestety często tylko linia ciągła). Jest kilka rodzajów rond 3- i 4-wlotowych, dla różnych natężeń ruchu i struktury kierunkowej. Rondo powstało w Holandii, na wspomnianej konferencji przedstawił je Wim van der Wijk (opis i informacje na temat ronda są w materiałach konferencji). Ronda turbinowe bywają stosowane w Polsce.



Fot. 1. Rondo w Koszalinie na skrzyżowaniu ulic Gdańskiej – Jana Pawła II – Fałata powstałe z przebudowy skrzyżowania z wyspą centralną, Dzewn. = 56,0 m (proj. J. Sontowski, 2010 r.)



Rondo kierunkowe (rys. 1C, fot. 1,2 i 3) – rozwiązanie można porównać do skorygowanego skrzyżowania z wyspą centralną, na którym podgięto wloty i poprowadzono je kontrałukiem na wyspę środkową. Dało to zdecydowane wyhamowanie i podporządkowanie na wlocie. Na rondzie jest równoległy przejazd dwoma pasami z ominięciem wyspy środkowej i płynny wylot. Preferowane są kierunki wylotowe. Są ogólne zasady ruchu – skręt w lewo z pasa lewego, w prawo z prawego, możliwe są dodatkowe pasy w prawo (fot. 1). Pomimo pozornego podobieństwa rondo ma inną geometrię niż ronda w USA, powstało w Szwecji, do Polski dotarło dzięki inż. Andrzejowi Wolskiemu i bardzo dobrze się sprawdza. Nie jest popularne, dlatego zamieszczamy pełniejszy opis i kilka uwag do projektowania takich rond.



Fot. 2. Rondo w Koszalinie o średnicy zewn. 29,0 x 36,0 m. Geometria wymuszona brakiem możliwości zajęcia terenu (proj. J. Sontowski, 2012 r.)

Zasady projektowania ronda kierunkowego

Dwupasmowe rondo kierunkowe może być dość dowolnie kształtowane: może mieć kształt elipsy lub koła, mieć średnicę zewnętrzną od 30 do 60 m. Ważne jest poprawne ukształtowanie ronda. Od tego zależy bezpieczeństwo ruchu i jego funkcjonowanie. Należy zapewnić:

  • dojazd kontrałukiem (krzywą esową), aby wymusić zmniejszenie prędkości przed rondem;
  • zdecydowane podporządkowanie geometrycznie wlotów na rondo, w tym:

– możliwie duży kąt zwrotu na wlocie,

– odpowiednią krzywiznę dla samochodów ciężarowych (Rmin 12-15 m),

– właściwy skręt dla mniejszych samochodów,

– odpowiednie zabrukowania pachwinowe;

  • łagodne wyloty podkreślające pierwszeństwo ruchu w kierunku wylotu;
  • przecięcie wlotów i wylotów pod kątem ok. 45o;
  • możliwie dużą odległość między wylotem a kolejnym wlotem na rondo;
  • przejścia dla pieszych i przejazdy dla rowerów w odległości 15-25 m od ronda.

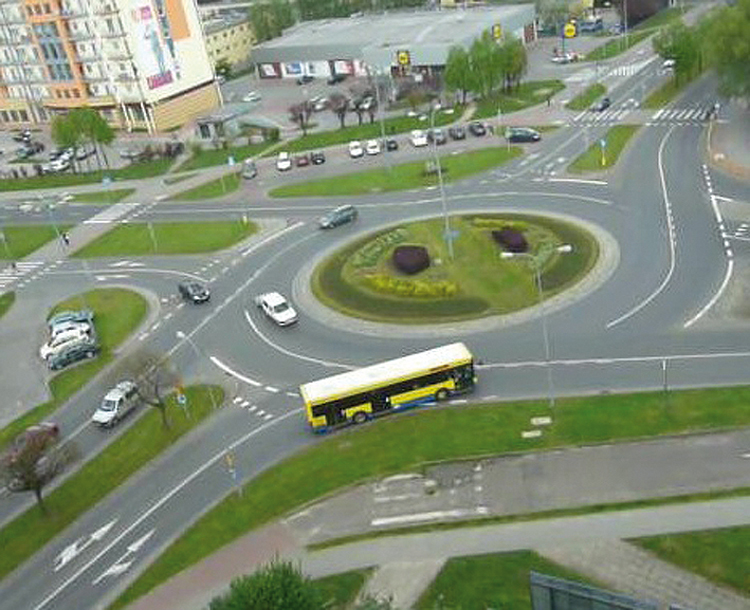

Fot. 3. Rondo kierunkowe w Słupsku ul. 3 Maja – Sobieskiego, D = 43 m (proj. J. Sontowski, 2001 r.)



Podane zasady są korzystne też dla rond jednopasowych, zwłaszcza poza terenem zabudowanym lub gdy jest duży ruch samochodów ciężarowych.

Geometria wlotów i wylotów a bezpieczeństwo. Dojazd do ronda kontrałukiem pozwala „przekonać” kierującego, by zwolnił i dostrzegł rondo (również na terenie zabudowanym). Sam może wówczas ocenić, z jaką prędkością ma jechać, czy się zatrzymać, aby udzielić pierwszeństwa na wlocie albo przepuścić pieszych przed lub za rondem. Wloty powinny przecinać się z wylotami pod kątem 45o (wyjątkowo od 30o do 60o), aby przebieg pasów był czytelny i bezpieczniejszy. Przy takim kącie pojazdy na wlocie i wylocie jadą w podobną stronę i wystarczy lekki skręt lub hamowanie, by uniknąć zderzenia, a w przypadku kolizji mniejsze są siły uderzenia. Gdy jednak kąt ten będzie zbliżony do 90o, nie będzie spowolnienia na wlocie, a gdy będzie zbliżony do 0o – będzie zła czytelności przebiegu pasów ruchu i trudna ocena pierwszeństwa między pojazdami.



Geometria ronda kierunkowego a przepustowość (fot. 1). Najważniejszym warunkiem, pominiętym we wspomnianych wytycznych z 2001 r., jest takie rozwiązanie, żeby oczekujący na wlocie mogli z większej odległości ocenić, czy pojazd na rondzie zjedzie najbliższym wylotem czy nie, aby ta ocena nie była zależna tylko od włączenia kierunkowskazu. Chodzi o to, żeby nie było zmarnowanych możliwości wjazdu na rondo. Na rys. 2 widać, że na rondzie kierunkowym dzięki prostemu wylotowi jest to ok. 30 m (ok.16 m na jednopasowym), co daje 2-3 s na decyzję i wjazd, a na rondzie wg wytycznych z 2001 r. (i na rondzie turbinowym) jest to ok. 10 m, gdyż wylot z ronda jest prowadzony łukiem o małym promieniu.

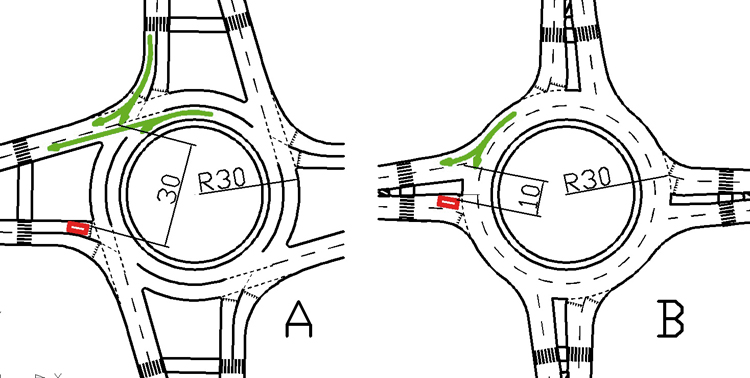

Rys. 2. Widoczność manewru opuszczenia ronda: A – proponowane rondo kierunkowe, manewr
opuszczania ronda widoczny z 30 m; B – rondo wg wytycznych (i turbinowe), manewr opuszczania ronda widoczny z 10 m (opr. J. Sontowski)



Niestety z tego powodu czas na podjęcie decyzji to tylko ok. 1 s – za mało dla wielu kierujących. Dlatego ronda jednopasowe wg wytycznych mają przepustowość ok. 2000 P/h, a wg danych szwedzkich ok. 2800 P/h. Proponowane rondo dwupasmowe ma nie mniej niż 4000 P/h, a z dodatkowymi pasami w prawo – 5000 P/h (fot. 1). Natężenia podano na podstawie pomiarów ruchu na rondach.



Przejścia dla pieszych powinny być w odległości 15-25 m od ronda i maksymalnie przez dwa pasy ruchu, aby zapewnić większe bezpieczeństwo pieszych. Dzięki oddaleniu od ronda ruch pieszy nie dławi przepustowości wlotów, a pojazdy ustępujące pieszym na wylotach nie blokują ruchu na rondzie. Odległość 15-25 m to 2-4 s na ocenę i zahamowanie przed przejściem na wylocie. Na rondach wg wytycznych z 2001 r. jest tylko 5,0 m.



Ukształtowanie pionowe może być różne. W projekcie ronda (fot. 1) wykorzystano starą nawierzchnię, pozostawiając na rondzie pochylenie poprzeczne do środka. Dzięki temu jezdnia jest ukształtowana jak na łuku pionowym wklęsłym, co ułatwia ocenę odległości pojazdów mających pierwszeństwo. Przy pochyleniu na zewnątrz jezdnia ronda będzie ukształtowana jak na łuku wypukłym, co da gorsze warunki widoczności. Pochylenie na zewnątrz i „kopiec kreta” na wyspie korzystne na rondach o małej średnicy mogą nie być korzystne na rondach o średnicach większych.



Długość dwupasowych wlotów i wylotów na rondo na jezdniach dróg dwukierunkowych dwupasowych może być podobna do podanych w wytycznych z 2001 r. dla skrętów w prawo. Na wlotach trzeba umożliwić oczekiwanie ok. 4-6 pojazdów na pasie, aby ograniczyć sytuacje, w których pojazdy się ustawią tylko na jednym pasie, blokując drugi.

Na wylotach trzeba umożliwić włączenie się na jeden pas ruchu, wiedząc, że na obu pasach z ronda jest podobna prędkość i przejeżdżają grupy nie większe niż 4-6 pojazdów. Jako dodatkowy należy projektować pas lewy. Będzie on wykorzystywany przez skręcających w lewo i przez szybsze pojazdy jadące prosto.



Minimalna średnica zewnętrzna ronda ma umożliwić przejazd pojazdu dopuszczonego do ruchu. Jego promień zawracania to 12,5 m, stąd minimalna średnica 2 x 12,5 + 4 = 29,0 m, zalecane 30,0 m (4,0 m, zalecane 5,0 m to szerokość pasa). Rondo na fot. 2 spełnia te wymagania, a dzięki dodatkowym wybrukowaniom umożliwia też skręty dla pojazdów ponadgabarytowych. Dla ciągu ul. 4 Marca (dwujezdniowej) są parametry jak na rondzie D = 40,0 m. Na wlotach ul. 4 Marca wykonano między pasami powierzchnie wyłączone z ruchu z przykręconymi prostopadle progami przejazdowymi, co zapobiega ścinaniu trasy i powiększa odległości poprzeczne między pojazdami.



Maksymalna średnica wynosi 56,0 (wyjątkowo 60,0 m). Przy tej średnicy możliwe jest jeszcze prawidłowe rozwiązanie geometrii ronda (fot. 1). Przy większej średnicy jest to raczej niemożliwe.



Liczba wlotów na rondo kierunkowe to trzy lub cztery. Mogą one być podobnie lub różnie obciążone ruchem, co dobrze jest uwzględnić w planie ronda. W miarę możliwości nie stosować mniejszej liczby pasów na wlotach mniej obciążonych. Powyżej czterech wlotów trudno uzyskać czytelne i zadowalające rozwiązanie.



Zobacz też: Projektowanie i budowa dróg – nowelizacja przepisów

Porównanie ronda kierunkowego z innymi rozwiązaniami

Porównanie z rondem z dodatkowymi pasami w prawo

W wytycznych z 2001 r. pokazano możliwość budowy dodatkowego pasa poza rondem jednopasowym, gdy występuje duże natężenie ruchu (ponad 100 P/h) dla skrętu w prawo. Wykonano wiele rond z takimi dodatkowymi pasami na każdym wlocie. Nie są one dostosowane do natężeń ruchu, ponieważ prawie zawsze przeważa ruch na wprost, a mniejszy ruch jest na skrętach. Dlatego pasy na rondo są przeciążone, a pasy w prawo niewykorzystane. Cztery pasy w prawo mają przepustowość ok. 2000 P/h, a ruch na tych skrętach to nie więcej niż np.

400 P/h (4 x100 P/h), czyli ok. 1600 P/h to strata przepustowości. Można wskazać dużo tak wykonanych rond z kolejkami oczekujących, gdy pasy do skrętu w prawo są puste.



Rondo z pasami dla skrętów w prawo można przebudować na rondo kierunkowe (rys. 3).

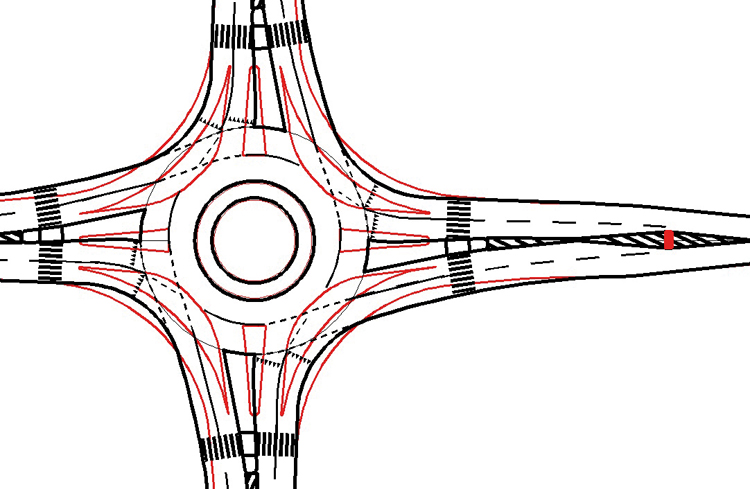

Rys. 3. Przykładowa przebudowa ronda z pasami dla skrętów w prawo (kolor czerwony) na rondo kierunkowe (kolor czarny) D = 40 m (opr. J. Sontowski)



Linia czerwona to rondo z pasami dla skrętów w prawo, a kolor czarny to nowe rondo kierunkowe. Gdy brak jest terenu, można jeszcze bardziej „wcisnąć” w stare rozwiązanie wloty z małym kontrałukiem wykształconym przez wyspę romb malowaną z progiem przejazdowym. Wyloty następują łukiem o dużym promieniu. Byłe pasy w prawo są drugimi pasami wlotów i wylotów. Gdy jakaś relacja skręcająca jest większa, ruch na wprost przenosi się na mniej obciążony pas. Przepustowość każdego wlotu będzie ok. 1000 P/h zamiast ok. 600 P/h przed przebudową.



Porównanie ronda kierunkowego z rondem turbinowym

Rondo kierunkowe okazuje się bardziej uniwersalnym i prostszym rozwiązaniem, ponieważ:

  • dobrze funkcjonuje przy zmiennych natężeniach i zmiennej strukturze kierunkowej;
  • wlot kontrałukiem spowalnia prędkość przed wjazdem na rondo;
  • geometria zapewnia większą przepustowość i bezpieczeństwo;
  • na wlotach pojazdy na poszczególnych pasach nie zasłaniają sobie widoczności;
  • jest łatwiejsze do przejazdu przez duże samochody niż rondo turbinowe;
  • zbędne są progi separacyjne między pasami ruchu;
  • w każdym wariancie możliwe jest zawracanie;
  • jest bardziej uniwersalne;
  • na rondzie kierunkowym przecięcia wlotów z wylotami są skośne, a na rondzie turbinowym pod kątem prostym, co w razie zderzenia grozi poważniejszymi skutkami;
  • można je łatwiej wpisać w trudny teren.

Rondo turbinowe przypomina labirynt, przez który muszą się przecisnąć ciężarówki i autobusy.



Ocena policjantów działających na obszarze, na którym się znajdują wszystkie trzy wymienione rodzaje rond, jest jednoznaczna: najkorzystniejszym rozwiązaniem, zrozumiałym dla kierujących, gdzie notuje się najmniej zdarzeń, jest proponowane rondo kierunkowe (ocena ze Słupska, Koszalina i Kołobrzegu).

Ronda kierunkowe – uwagi końcowe

Ronda kierunkowe mogą funkcjonować bez separatorów między pasami ruchu. Na zdjęciach widać, że pomimo iż niektóre linie rozdzielające pasy ruchu są częściowo starte, to ustalona nimi organizacja ruchu jest honorowana. Ważne, aby geometria została dobrze rozwiązana. Pokazane ronda zostały też przetestowane z pozytywnym wynikiem przez pojazdy ponad gabarytowe.
Większość dwupasmowych rond kierunkowych zrealizowano w śródmieściach miast. Podobnie jak ronda jednopasowe wpłynęły pozytywnie na uspokojenie ruchu, ale ruchu o dwukrotnie większym natężeniu. Przemawia to za stosowaniem takich rond również na ciągach ulic obciążonych dużym ruchem, których nie można rozbudować.



mgr inż. Jan Sontowski
mgr inż. Bartosz Sontowski
Autorska Pracowania Projektowa, Koszalin
Zdjęcia Jan Sontowski
